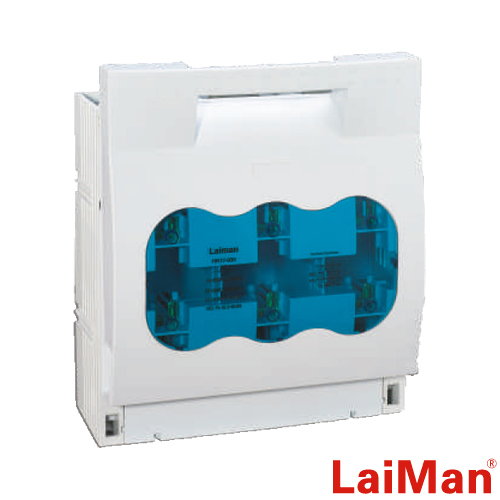

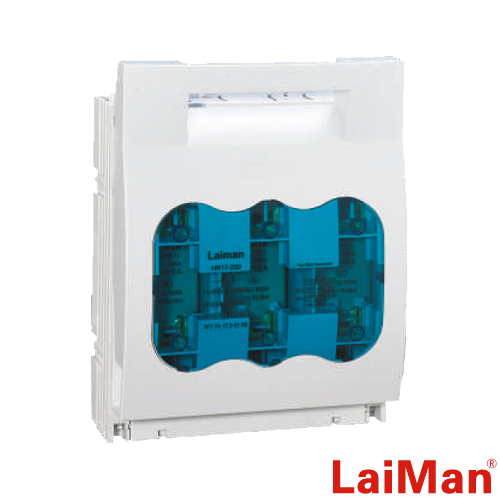

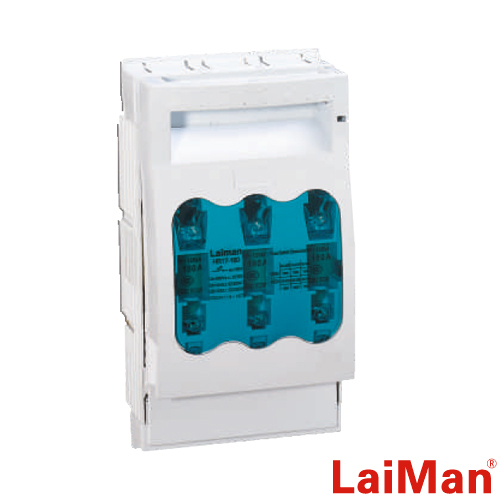

LMHR17方形熔斷式隔離開關
所屬分類: 熔斷器式隔離開關
- 產品概述
- 技術參數

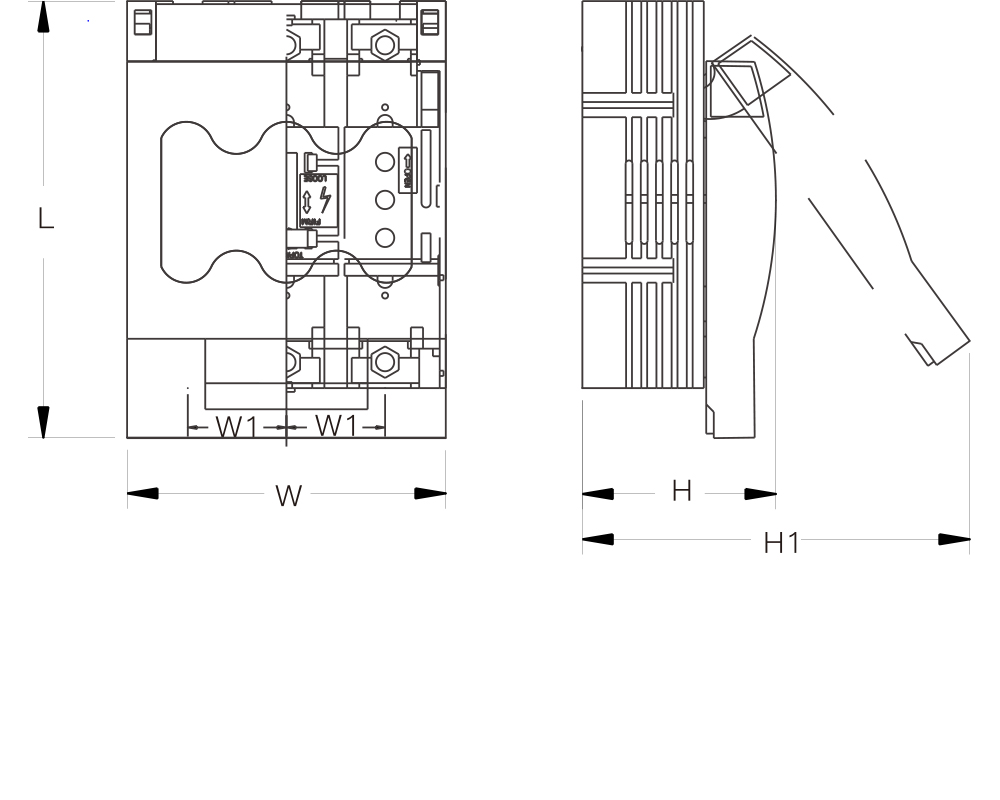

- 安裝尺寸
- 型號示意
- 適用范圍與用途
HR系列熔斷器式隔離開關(以下簡稱開關),適用于交流50Hz、額定電壓至690V、約定發熱電流至630A的具有高段路電流的配電電路和電動機電路中,用于手動不頻繁操作的電源開關、隔離開關和應急開關,并作電路短路保護之用,但一般不作為直接開閉單臺電動機之用。開關造型美觀,新穎簡單,操作方便。
-
約定發熱電流lth 40A 63A 160A 250A 400A 630A 額定絕緣電壓Ui 690V 800V 額定工作電壓Ue AC380\660 額定頻率Hz 50Hz 額定接通能力(A.r.m.s) 10le 額定分段能力(A.r.m.s) 8le 額定限制短路電流(r.m.s) 50kA 額定工作電流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 機械壽命(次) 10000 8000 5000 3000 2000 1500 電壽命(次) 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔斷器損耗功率P 4W 6W 12W 24W 34W 48W 重量(三級開關)Kg 0.36 0.65 1.2 3.5 5.1 6.85 輔助微動開關主參數 50Hz、AC-15、220V、3A
- 產品概述
- 適用范圍與用途
HR系列熔斷器式隔離開關(以下簡稱開關),適用于交流50Hz、額定電壓至690V、約定發熱電流至630A的具有高段路電流的配電電路和電動機電路中,用于手動不頻繁操作的電源開關、隔離開關和應急開關,并作電路短路保護之用,但一般不作為直接開閉單臺電動機之用。開關造型美觀,新穎簡單,操作方便。
- 技術參數
-
約定發熱電流lth 40A 63A 160A 250A 400A 630A 額定絕緣電壓Ui 690V 800V 額定工作電壓Ue AC380\660 額定頻率Hz 50Hz 額定接通能力(A.r.m.s) 10le 額定分段能力(A.r.m.s) 8le 額定限制短路電流(r.m.s) 50kA 額定工作電流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 機械壽命(次) 10000 8000 5000 3000 2000 1500 電壽命(次) 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔斷器損耗功率P 4W 6W 12W 24W 34W 48W 重量(三級開關)Kg 0.36 0.65 1.2 3.5 5.1 6.85 輔助微動開關主參數 50Hz、AC-15、220V、3A - 安裝尺寸
- 型號示意
