方案 1：每列機柜上方懸吊雙母線系統供電，每條母線系統上的接線盒裝置兩個空開和兩個工業插座，分別為該列的雙面機柜供電，支撐即插拔方式，簡易便當業務擴容和功用延伸。

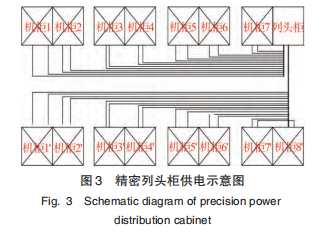

方案2：假如選用傳統的精細列頭柜配電方案，則需為兩列機柜裝備 1個精細列頭柜，并向每面機柜供給雙電源供電。如圖3所示。
2. 母線系統主體配備
每個機柜平均功率按終期需求6 kW進行計算，按平面布置，機房中每列最多為 8面機柜，每一列機柜功率為 P=8×6 kW=48 kW，長期最大作業電流I=48/（0.8×3×0.22） =90 A。母線截面一般應按最大長期作業電流選取，在年均負荷較大且母線系統間隔較長時，一般比按最大長期作業電流選擇的母線系統截面要大些［7-8］。本案例為年均負荷大、且間隔較長的狀況，結尾母線系統規范按160 A配備，即每一列機柜配備2條160 A母線系統，分別從主備供UPS電源接入
1.端部配電模塊配備
端部饋電模塊由每一列機柜對應的主備供母線系統各配備 1個接入配電盒，與骨干母線系統的插接箱間選用電纜銜接。
2.機柜端饋電盒配備主備供結束母線系統上設備機柜端饋電盒，關于服務器機柜和存儲機柜配備32 A開關，對工作站機柜和網絡機柜配備16 A開關，通過工業銜接器與機柜上的PDU插排進行銜接。
3.智能監控和通訊功用配備監控系統采集功用包括開關狀況、電量、功 率、功率因數、電壓等。通訊功用為通過結束母線系統供電監控途徑向機房動力環境監控系統敞開接口并供給監測數據。 3. 5 母線系統接地傳統的維護地線 PE 線放置在母線系統內一側，而新式母線系統選用外殼做 PE 全體接地。在母線系統強制性標準 GB 7251.1 的 7.4 條電擊防護的 7.4.3.1.5
條中規矩，假設選用的辦法能夠確保電路有耐久良好的導電才干，并且載流容量足以承受成套設備中流過的接地毛病電流，那么組裝成套設備的各種金屬部件則被以為能夠有效地確保維護電路的連續性［9-10］。
4 方案對比針對方案 1 的母線系統技術和方案 2 的傳統精密列頭柜方案，其差異和優缺點對比分析如下：
4. 1 技術對比
1） 散熱性
機房母線系統不同于國內傳統的密集型母線系統，選用敞開式規劃，載流銅排直接與空氣接觸，運用空氣傳導散熱，并通過嚴密接觸的鋼制外殼，把熱量宣布出去。另外，母線系統外部鋁殼除起到維護作用外，表面還通過陽極化處理，可增強散熱才干；銅排表面鍍鎳，下降接觸電阻，下降電壓降，減少損耗。傳統的列頭柜加電纜方法，電纜的絕緣材料既是絕緣材料，又是隔熱材料，在機柜數量很多的情況下，電纜會集合較多，較難散熱，因此電力電纜在橋架內敷設時，為確保良好散熱，一般最多允許敷設2層。因此母線系統的散熱功用和電纜
比較更加優勝。
2） 可維護性
傳統的電纜方法，因其材料易磨損和易老化，且壽數較短等要素，需求定時進行檢查和維護，到運用年限后還需更換。而母線系統為金屬架構，維護簡略，日常維護通常僅需丈量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等而已。
3） 過載才干
電纜所用的絕緣材料常期工作溫度一般為95~105 ℃，母線系統的過載才干大大高于電纜。另 外，電纜的最大載流規劃為 1 000 mm 截面積，額定電流 1 600 A，而母線系統額定電流最大能做到6 300 A 。
4） 空間布置母線系統可節約配電柜或列頭柜占用的空間，可防止運用電纜，然后減少布線的困難，以圖 1 為 例，可節約6個列頭柜空間。
5） 規劃和設備規劃簡略，布局簡略，設備進程簡略，無需專業東西。
6） 擴容和總具有本錢 （TCO）母線系統設備后可根據需求重新配備，可在規劃時預留容量，未來擴容便利，總具有本錢較低。
7） 環保特性母線系統全部材料都選用無毒阻燃材料，99%的材料可回收，環保特性較好，而電纜則有必定的污染性。
對比列頭柜，電纜，電纜橋架等全體費用，母線系統規劃方案的全體投資和傳統的列頭柜加電纜辦法根本相當，但是后期保護費用比電纜要低，全體而言總具有本錢TCO較低。
2. 3 機房母線系統適用性分析綜上所述，對機房母線系統技術選用應考慮不同場景的適用性，分析如下：
1） 對機柜安置密度要求高、安置機柜數量最大化情況下，建議選用機房母線系統，可節約精細列頭柜占用空間。
2） 對同一主機房區內設備分期上架情況，建議選用機房母線系統，既確保上架設備不同功率和接
口類型準備性，又可減低全體投資本錢。
3） 對 UPS 室與主機房區距離較遠、且同時多個主機房區情況下可選用“骨干關閉母線系統+機房母線系統”方案，避免電纜橋架標準過大和下降電纜敷設施工本錢。對主機機房區靠近UPS室，且主機房區單一情況下，直接選用“骨干電纜+機房母線系統”方案。
4） 對機房凈高約束、地板下存在空調水管情況下，不建議選用機房母線系統。 5 結論母線系統技術從上世紀 50 時代展開至今，現已從一代空氣型到三代復合型展開，技術展開日臻完善，在互聯網數據中心范疇現已有了出色的運用。母線系統具有活絡性和擴展性，同一母排上可根據不同機柜負載大小不同而活絡分配，即相似網絡帶寬同享辦法一樣，功率負荷同享，如需擴容、調整相（三相不平衡時），只需相應調整對應的插接箱。機房母線系統方案是一種能有用減少電纜的運用量的選擇辦法，關于會集供電方式電力機房具有實際運用意義。本文通過與傳統電纜和列頭柜辦法，對比分析母線系統的技術原理、技術特征、總投資費用以及后期保護本錢等，母線系統具有出色的供電系統牢靠性和本錢優勢，值得推廣運用。母線系統具有安穩牢靠、配電效能高、散熱好、電壓下降、耐機械沖擊和安裝簡便等特征，是一種電力數據中心出色的結尾供電辦法。跟著智能電網、電力大數據、人工智能、物聯網業務展開，電力數據中心正在加速建設中，電力母線系統技術必定會得到廣發的運用和推廣。
